Ключом к выбору плоского медного плетеного провода или круглого медного плетеного провода является определение того, больше ли в вашем сценарии применения больше внимания уделяется площади контакта и структурной стабильности, или же больше ценится гибкость при изгибе и удобство проводки.

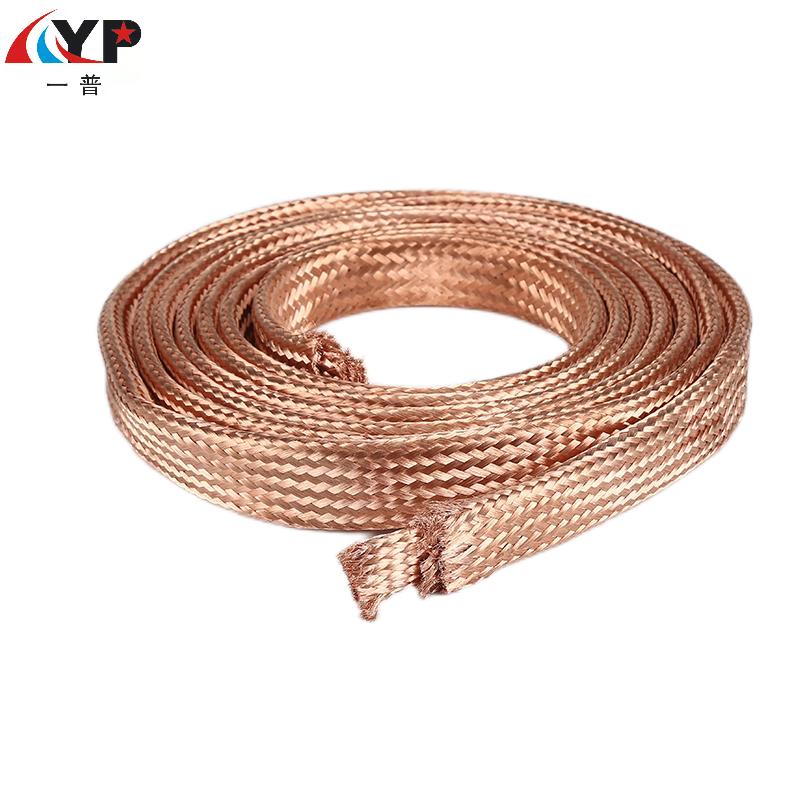

Плоский медный провод в оплетке- подходит для фиксированных соединений, сильноточных и сейсмостойких применений
Если вы столкнулись со следующими ситуациями, отдайте предпочтение плоским проводам:
-Подключенные объекты представляют собой плоские пластины, такие как выходные линии трансформатора, шины распределительного устройства и контакты выключателя. Плоская форма идеально подходит, увеличивает площадь контакта и снижает контактное сопротивление.
-В оборудовании возникает вибрация, например, при подключении к электродвигателям или большим дизельным двигателям. Его плетёная структура эффективно амортизирует вибрации и более устойчива к усталости, чем одножильные медные стержни.
-Необходимо предотвратить расшатывание: после резки нелегко разлететься, а концы резьбы не требуют специальной обработки во время установки, что делает работу более удобной.
-Проведение большого тока: в сценариях с высоким током (например, сотни или даже тысячи ампер) плоские провода имеют большую площадь рассеивания тепла и обычно имеют лучшую пропускную способность по току, чем круглые провода той же площади поперечного сечения.

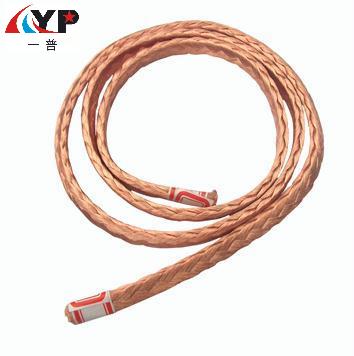

Круглая медная плетеная проволока- подходит для гибкой проводки, подвижных соединений и узких пространств
Если соблюдены следующие характеристики, круглые линии являются более подходящим выбором:
- Пространство для проводки узкое и извилистое, например, в углах электрических шкафов и требует установки кабелепровода. Скрученная структура круглых проводов чрезвычайно мягкая и имеет очень маленький радиус изгиба.
-Соединительные компоненты требуют движения, например, выводы угольных щеток для двигателей и активные соединения для роботов. Гибкость круглых проводов делает их менее склонными к поломке при многократном сгибании.
-Путь установки не фиксирован: если положение соединения необходимо отрегулировать на месте, круглый провод легче согнуть и придать ему форму вручную.
-Универсальные требования к проводке: универсальный гибкий провод соединяет различные обычные электрические компоненты.
Краткое содержание:
Шаг 1. Посмотрите на форму соединительной клеммы.
-Если это плоская клемма (например, шина, медная шина) → выберите плоский провод.
-Если это круглая клемма (например, клеммная колодка или болт), можно использовать обе, но круглые провода более гибкие, а плоские провода необходимо обжимать круглыми концами.
Шаг 2. Проверьте путь установки и среду.
- Путь фиксированный, прямой или слегка изогнутый → выберите ровную линию.
-Путь сложный, требует нескольких поворотов или прохождения через узкие отверстия → выберите круговую линию.
